Aplikasi Flip-Flop

 TUGAS APLIKASI

Sistem Cerdas Gerbang Check Barang dan Benda Tajam Bandara



DAFTAR ISI
    5. Video


1. Tujuan [Kembali]
  1. Mengetahui dan memahami aplikasi rangkaian sistem digital
  2. Memahami dan mengetahui prinsip kerja Sistem cerdas gerbang check barang dan benda tajam bandara
  3. Mampu mengerti dam mebuat rangkaian pada Sistem cerdas gerbang check barang dan benda tajam bandara
2. Alat dan Bahan [Kembali]

Alat
  1. Baterai

    Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang digunakan untuk memberi daya pada perangkat listrik (sumber energi listrik).
    1. Spesifikasi dan Pinout Baterai

      • Input voltage: ac 100~240v / dc 10~30v
      • Output voltage: dc 1~35v
      • Max. Input current: dc 14a
      • Charging current: 0.1~10a
      • Discharging current: 0.1~1.0a
      • Balance current: 1.5a/cell max
      • Max. Discharging power: 15w
      • Max. Charging power: ac 100w / dc 250w
      • Jenis batre yg didukung: life, lilon, lipo 1~6s, lihv 1-6s, pb 1-12s, nimh, cd 1-16s
      • Ukuran: 126x115x49mm
      • Berat: 460gr


        2. DC voltmeter

      ampere meter analog
      Dc Voltmeter
          merupakan Merupakan alat untuk mengukur tegangan pada suatu circuit. Dalam menggunakannya kita memparalelkan voltmeter dengan rangkaian yang ingin diukur besar tegangannya. Jika tegangan berupa tegangan DC maka pengalinya di set pada bagian DC, dan jika AC maka diset pada bagian AC. Hasil pada layar akan dikali dengan pengalinya terlebih dahulu, maka akan muncul nilai tegangan pada rangkaian

      Spesifikasi:








      Pinout:













      3. Power supply/sumber tegangan DC

      Berfungsi sebagai sumber daya bagi sensor ataupun rangkaian. Spesifikasi :
      Input voltage: 5V-12V
      Output voltage: 5V
      Output Current: MAX 3A
      Output power:15W
      conversion efficiency: 96%



      Bahan


    2. Resistor

      1.

        Resistor berfungsi untuk menghambat serta mengatur arus listrik dalam rangkaian,
        Jenis Resistor yang digunakan disini adalah Fixed Resistor, dimana merupakan resistor dengan nilai tetap terdiri dari film tipis karbon yang diendapkan subtrat isolator kemudian dipotong berbentuk spiral. Keuntungan jenis fixed resistor ini dapat menghasilkan resistor dengan toleransi yang lebih rendah.
        Spesifikasi

    3. Kapasitor


      Nilai kapasitor (104J) : 10 * 10^4 pF = 10^5 pF = 100nF; toleransi 5% = ± 95nF sampai 105nF
      Kapasitor adalah komponen elektronika pasif yang dapat menyimpan muatan listrik dalam waktu sementara.
      Cara menghitung nilai kapasitor :
      1. Masukan 2 angka pertama langsung untuk nilai kapasitor.
      2. Angka ke-3 berfungsi sebagai perpangkatan (10^n) nilai kapasitor.
      3. Satuan kapasitor dalam piko farad.
      4. Huruf terakhir menyatakan nilai toleransi dari kapasitor.

      Daftar nilai toleransi kapasitor :
      B = 0.10pF
      C = 0.25pF
      D = 0.5pF
      E = 0.5%
      F = 1%
      G = 2%
      H = 3%
      J = 5%
      K = 10%
      M = 20%
      Z = + 80% dan -20%

      Spesifikasi
      .





    4. Potensiometer




      Potensiometer adalah resistor yang resistansinya dapat diatur sesuai kebutuhan, biasa desebut sebagai tahanan geser.

      Spesifikasi:


    5. Operational Amplifier IC LM741



         Op-amp adalah satu dari salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.

      Konfigurasi PIN LM741

      Spesifikasi:
      rendah
            6.   Transistor

    Berfungsi sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Selain itu, transistor biasanya juga dapat digunakan sebagai saklar dalam rangkaian elektronika. Jika ada arus yang cukup besar di kaki basis, transistor akan mencapai titik jenuh. Pada titik jenuh ini transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor seolah-olah short pada hubungan kolektor-emitor. Jika arus base sangat kecil maka kolektor dan emitor bagaikan saklar yang terbuka. Pada kondisi ini transistor dalam keadaan cut off sehingga tidak ada arus dari kolektor ke emitor.

    Spesifikasi :
      • Bi-Polar Transistor
      • DC Current Gain (hFE) is 800 maximum
      • Continuous Collector current (IC) is 100mA
      • Emitter Base Voltage (VBE) is > 0.6V
      • Base Current(IB) is 5mA maximum
    .
                    7.  Relay
                Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical                             (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch).



    S
    pesifikasi tipe relay: 5VDC-SL-C
    Tegangan coil: DC 5V
    Struktur: Sealed type
    Sensitivitas coil: 0.36W
    Tahanan coil: 60-70 ohm
    Kapasitas contact: 10A/250VAC, 10A/125VAC, 10A/30VDC, 10A/28VDC
    Ukuran: 196154155 mm
    Jumlah pin: 5

    Konfigurasi Pin




                8. Dioda
                Dioda fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya.



                9. LED


                LED berfungsi sebagai indikator air telah penuh dan suhu telah sesuai.


    Tegangan LED menurut warna yang dihasilkan:

      • Infra merah : 1,6 V.
      • Merah : 1,8 V – 2,1 V.
      • Oranye : 2,2 V.
      • Kuning : 2,4 V.
      • Hijau : 2,6 V.
      • Biru : 3,0 V – 3,5 V.
      • Putih : 3,0 – 3,6 V.
      • Ultraviolet : 3,5 V.

                 11. Saklar

                Berfungsi sebagai switch dalam rangkaian.


    13. Ground


    Untuk Keselamatan, fungsi grounding pertama yaitu sebagai penghantar arus listrik ke bumi atau tanah saat terjadi kebocoran listrik sehingga tidak sampai menimbulkan bahaya.


    18. Induktor


    Induktor juga merupakan komponen Elektronika Pasif yang sering ditemukan dalam Rangkaian Elektronika, terutama pada rangkaian yang berkaitan dengan Frekuensi Radio. Induktor atau dikenal juga dengan Coil adalah Komponen Elektronika Pasif yang terdiri dari susunan lilitan Kawat yang membentuk sebuah Kumparan



    14. Gerbang Inverter/not



    Gerbang NOT atau disebut juga "NOT GATE" atau Inverter (Gerbang Pembalik) adalah jenis gerbang logika yang hanya memiliki satu input (Masukan) dan satu output (keluaran)

    Spesifikasi IC inverter yang dijual dipasaran:

    Adapan IC inverter gerbang logika NOT yang tersedia yaitu :

        TTL Logic NOT Gates

        74LS04 Hex Inverting NOT Gate

        74LS14 Hex Schmitt Inverting NOT Gate

        74LS1004 Hex Inverting Drivers

        CMOS Logic NOT Gates

        CD4009 Hex Inverting NOT Gate

        CD4069 Hex Inverting NOT Gate



    DataSheet IC 74HC05



    10) Gerbang XOR (IC 7486)




    11) Gerbang OR (IC 7432)



    12) Gerbang AND (IC 7408)



    13) Gerbang XNOR (IC 4077)



    14) Gerbang NOR (IC 7402)


    15) Gerbang NAND (IC 7400)


    16) IC 74LS112


    17) IC 74LS90


    18) IC 7493



    19) IC 74193



    20) IC 74192



    21) IC 74LS47



    22) Seven Segment





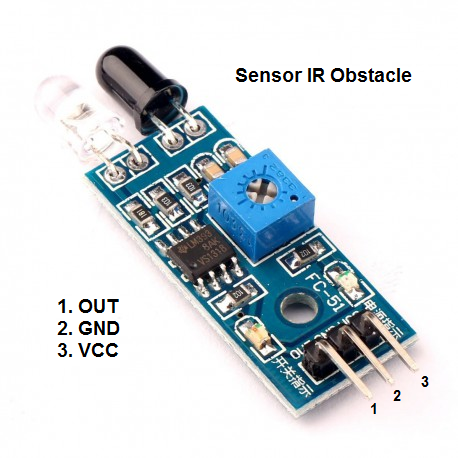

            23. Sensor Infrared



    12).  Pir Sensor


    Pin Number

    Pin Name

    Description

    1

    Vcc

    Tegangan input adalah +5V untuk aplikasi umumnya. Memiliki jangkauan 4.5V- 12V

    2

    High/Low Ouput (Dout)

    Getaran digital tinggi (3.3V) jika terpicu dan digital rendah (0V) jika diam

    3

    Ground

    Terhubung ke ground rangkaian

    • Wide range on input voltage varying from 4.V to 12V (+5V recommended)
    • Output voltage is High/Low (3.3V TTL)
    • Can distinguish between object movement and human movement
    • Has to operating modes - Repeatable(H) and Non- Repeatable(H)
    • Cover distance of about 120° and 7 meters
    • Low power consumption of 65mA
    • Operating temperature from -20° to +80° Celsius
    13. Sensor Magnetic



        Sensor ini merupakan jenis snsor yang dapat mendeteksi logam dengan memanfaatka sifat logam yang bersifat magnetik.
    Spesifikasi

        Respon sistem







    14. Sensor Loadcell
    Sensor Load Cell merupakan sensor yang dirancang untuk mendeteksi tekanan atau berat sebuah beban. Sensor load cell umumnya digunakan sebagai komponen utama pada sistem timbangan digital. Pengukuran yang dilakukan oleh load cell menggunakan prinsip tekanan.

    Spesifikasi Sensor

    Konfigurasi Pin


    3 Dasar Teori [Kembali]

    a. Transistor

    Selain digunakan sebagai penguat, transistor biasanya juga dapat digunakan sebagai saklar dalam rangkaian elektronika. Jika ada arus yang cukup besar di kaki basis, transistor akan mencapai titik jenuh. Pada titik jenuh ini transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor seolah-olah short pada hubungan kolektor-emitor. Jika arus base sangat kecil maka kolektor dan emitor bagaikan saklar yang terbuka. Pada kondisi ini transistor dalam keadaan cut off sehingga tidak ada arus dari kolektor ke emitor.

    b. Sensor inframerah/Infra red (IR)

    detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infra red, IR). Sensor infra merah atau detektor infra merah saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat (amplifier).

    Sistem sensor infra merah pada dasarnya menggunakan infra merah sebagai media untuk komunikasi data antara receiver dan transmitter. Sistem akan bekerja jika sinar infra merah yang dipancarkan terhalang oleh suatu benda yang mengakibatkan sinar infra merah tersebut tidak dapat terdeteksi oleh penerima.



    c. NTC

    Thermistor adalah salah satu jenis Resistor yang nilai resistansi atau nilai hambatannya dipengaruhi oleh Suhu (Temperature). Thermistor merupakan singkatan dari “Thermal Resistor” yang artinya adalah Tahanan (Resistor) yang berkaitan dengan Panas (Thermal). Thermistor terdiri dari 2 jenis, yaitu Thermistor NTC (Negative Temperature Coefficient) dan Thermistor PTC (Positive Temperature Coefficient).

    Contoh perubahaan Nilai Resistansi Thermistor NTC saat terjadinya perubahan suhu disekitarnya (dikutip dari Data Sheet salah satu Produsen Thermistor MURATA Part No. NXFT15XH103), Thermistor NTC tersebut bernilai 10kΩ pada suhu ruangan (25°C), tetapi akan berubah seiring perubahan suhu disekitarnya. Pada -40°C nilai resistansinya akan menjadi 197.388kΩ, saat kondisi suhu di 0°C nilai resistansi NTC akan menurun menjadi 27.445kΩ, pada suhu 100°C akan menjadi 0.976kΩ dan pada suhu 125°C akan menurun menjadi 0.532kΩ. Jika digambarkan, maka Karakteristik Thermistor NTC tersebut adalah seperti dibawah ini :
    d. Resistor
    Cara menghitung nilai resistor:
    Tabel warna

    Contoh :
    Gelang ke 1 : Coklat = 1
    Gelang ke 2 : Hitam = 0
    Gelang ke 3 : Hijau   = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
    Gelang ke 4 : Perak  = Toleransi 10%
    Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.



    f. Penguat Non-inverting (Op Amp)
    Rangkaian untuk penguat non-inverting adalah seperti yang ditunjukkan gambar (3).


    Penguat tersebut dinamakan penguat non-inverting karena masukan dari penguat tersebut adalah masukan non-inverting dari Op Amp. Tidak seperti penguat inverting, sinyal keluaran penguat jenis ini sefasa dengan sinyal masukannya. Seperti pada rangkaian penguat inverting syarat ideal sebuah penguat adalah tegangan masukan sama dengan 0 dan impedansi masukan tak terhingga. sehingga dari rangkaian tersebut dapat diperoleh rumus penguat adalah sebagai berikut :



    Substitusi persamaan (5) dan (6) ke persamaan (1) sehingga diperoleh
    Rangkaian penguat inverting maupun non-inverting biasanya menggunakan IC Op-Amp 741.



    H. Dioda

    Spesifikasi

    Dioda adalah komponen yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Sebuah Dioda dibuat dengan menggabungkan dua bahan semi-konduktor tipe-P dan semi-konduktor tipe-N. Ketika dua bahan ini digabungkan, terbentuk lapisan kecil lain di antaranya yang disebut depletion layer. Ini karena lapisan tipe-P memiliki hole berlebih dan lapisan tipe-N memiliki elektron berlebih dan keduanya mencoba berdifusi satu sama lain membentuk penghambat resistansi tinggi antara kedua bahan seperti pada gambar di bawah ini. Lapisan penyumbatan ini disebut depletion layer.

    Ketika tegangan positif diterapkan ke Anoda dan tegangan negatif diterapkan ke Katoda, dioda dikatakan dalam kondisi bias maju. Selama keadaan ini tegangan positif akan memompa lebih banyak hole ke daerah tipe-P dan tegangan negatif akan memompa lebih banyak elektron ke daerah tipe-N yang menyebabkan depletion layer hilang sehingga arus mengalir dari Anoda ke Katoda. Tegangan minimum yang diperlukan untuk membuat dioda bias maju disebut forward breakdown voltage.

    Jika tegangan negatif diterapkan ke anoda dan tegangan positif diterapkan ke katoda, dioda dikatakan dalam kondisi bias terbalik. Selama keadaan ini tegangan negatif akan memompa lebih banyak elektron ke material tipe-P dan material tipe-N akan mendapatkan lebih banyak hole dari tegangan positif yang membuat depletion layer lebih besar dan dengan demikian tidak memungkinkan arus mengalir melaluinya. Kondisi ini hanya terjadi pada dioda yang ideal, kenyataannya arus yang kecil tetap dapat mengalir pada bias terbalik dioda.









    Dioda dapat dibagi menjadi beberapa jenis:
    1. Dioda Penyearah (Dioda Biasa atau Dioda Bridge) yang berfungsi sebagai penyearah arus AC ke arus DC.
    2. Dioda Zener yang berfungsi sebagai pengaman rangkaian dan juga sebagai penstabil tegangan.
    3. Dioda LED yang berfungsi sebagai lampu Indikator ataupun lampu penerangan.
    4. Dioda Photo yang berfungsi sebagai sensor cahaya.
    5. Dioda Schottky yang berfungsi sebagai Pengendali.

    Untuk menentukan arus zenner  berlaku persamaan:
    Keterangan:

    Pada grafik terlihat bahwa pada tegangan dibawah ambang batas tegangan mundur (reverse) sebuah dioda akan tembus (menghantar) dan tidak bisa menahan lagi. Batas ini disebut dengan area tegangan breakdown dioda. Kondisi dioda pada area ini adalah tembus atau menghantar dan tidak menghambat. Kemudian pada level tegangan diantara tegangan breakdown dan tegangan forward terdapat area tegangan reverse dan tegangan cut off. Pada area ini kondisi dioda adalah menahan atau tidak mengalirkan arus listrik.

    I. Transistor
    Konfigurasi Transistor
    Konfigurasi Common Base adalah konfigurasi yang kaki Basis-nya di-ground-kan dan digunakan bersama untuk INPUT maupun OUTPUT.  Pada Konfigurasi Common Base, sinyal INPUT dimasukan ke Emitor  dan sinyal OUTPUT-nya diambil dari Kolektor, sedangkan kaki Basis-nya di-ground-kan. Oleh karena itu, Common Base juga sering disebut dengan istilah “Grounded Base”. Konfigurasi Common Base ini menghasilkan Penguatan Tegangan antara sinyal INPUT dan sinyal OUTPUT namun tidak menghasilkan penguatan pada arus.

    Konfigurasi Common Collector (CC) atau Kolektor Bersama memiliki sifat dan fungsi yang berlawan dengan Common Base (Basis Bersama). Kalau pada Common Base menghasilkan penguatan Tegangan tanpa memperkuat Arus, maka Common Collector ini memiliki fungsi yang dapat menghasilkan Penguatan  Arus namun tidak menghasilkan penguatan Tegangan. Pada Konfigurasi Common Collector, Input diumpankan ke Basis Transistor sedangkan Outputnya diperoleh dari Emitor Transistor sedangkan Kolektor-nya di-ground-kan dan digunakan bersama untuk INPUT maupun OUTPUT. Konfigurasi Kolektor bersama (Common Collector) ini sering disebut juga dengan Pengikut Emitor (Emitter Follower) karena tegangan sinyal Output pada Emitor hampir sama dengan tegangan Input Basis.

    Konfigurasi Common Emitter (CE) atau Emitor Bersama merupakan Konfigurasi Transistor yang paling sering digunakan, terutama pada penguat yang membutuhkan penguatan Tegangan dan Arus secara bersamaan. Hal ini dikarenakan Konfigurasi Transistor dengan Common Emitter ini menghasilkan penguatan Tegangan dan Arus antara sinyal Input dan sinyal Output. Common Emitter adalah konfigurasi Transistor dimana kaki Emitor Transistor di-ground-kan dan dipergunakan bersama untuk INPUT dan OUTPUT. Pada Konfigurasi Common Emitter ini, sinyal INPUT dimasukan ke Basis dan sinyal OUTPUT-nya diperoleh dari kaki Kolektor.


    J. OP-amp
    Detektor non inverting
    Rangkaian detektor non inverting dengan tegangan input Vi berupa
    gelombang segitiga dan tegangan referensi Vref > 0 Volt adalah seperti

    Gambar Rangkaian detektor non inverting
    Dengan menggunakan persamaan (1) maka V= Vdan +Vref = Vsehingga
    bentuk gelombang tegangan output V




    Dengan Vi > 0 maka Vo = +Vsat dan sebaliknya bila Vi < 0 maka Vo = -Vsat.



    Inverting Amplifier






    Rumus:





    NonInverting





    Rumus:





    Komparator





    Rumus:





    Adder





    Rumus:





    Bentuk Gelombang



     6). Relay

        Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

    Simbol di proteus


            7). Ground

      Suatu komponen listrik yang bisa meniadakan beda potensial sebagai pelepasan muatan listrik berlebih pada suatu instalasi listrik dengan cara mengalirkannya ke tanah.

    Simbol di proteus




            8). Power Supply

        Catu daya merupakan suatu Rangkaian yang paling penting bagi sistem elektronika. Power supply atau catu daya adalah suatu alat atau perangkat elektronik yang berfungsi untuk merubah arus AC menjadi arus DC untuk memberi daya suatu perangkat keras lainnya. Sumber AC yaitu sumber tegangan bolak-balik, sedangkan sumber tegangan DC merupakan sumber tegangan searah. Power supply/unit catu daya secara efektif harus mengisolasi rangkaian internal  dari  jaringan  utama,  dan  biasanya  harus  dilengkapi  dengan pembatas  arus  otomatis  atau  pemutus  bila  terjadi  beban  lebih  atau hubung  singkat.  Bila  pada  saat  terjadinya  kesalahan  catu  daya, tegangan  keluaran DC meningkat  di  atas  suatu  nilai  aman maksimum untuk rangkaian internal, maka daya secara otomatis harus diputuskan.

    Simbol di proteus




    10). Motor DC

        Motor DC adalah motor listrik yang memerlukan suplai tegangan arus searah pada kumparan medan untuk diubah menjadi energi gerak mekanik. Kumparan medan pada motor dc disebut stator (bagian yang tidak berputar) dan kumparan jangkar disebut rotor (bagian yang berputar). Motor arus searah, sebagaimana namanya, menggunakan arus langsung yang tidak langsung/directunidirectional.

    Motor DC adalah piranti elektronik yang mengubah energi listrik menjadi energi mekanik berupa gerak rotasi. Pada motor DC terdapat jangkar dengan satu atau lebih kumparan terpisah. Tiap kumparan berujung pada cincin belah (komutator). Dengan adanya insulator antara komutator, cincin belah dapat berperan sebagai saklar kutub ganda (double pole, double throw switch). Motor DC bekerja berdasarkan prinsip gaya Lorentz, yang menyatakan ketika sebuah konduktor beraliran arus diletakkan dalam medan magnet, maka sebuah gaya (yang dikenal dengan gaya Lorentz) akan tercipta secara ortogonal diantara arah medan magnet dan arah aliran arus. Kecepatan putar motor DC (N) dirumuskan dengan Persamaan berikut.


    Simbol motor DC di proteus:




    13) LM35

        Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan. Sensor Suhu LM35 yang dipakai dalam penelitian ini berupa komponen elektronika elektronika yang diproduksi oleh National Semiconductor. LM35 memiliki keakuratan tinggi dan kemudahan perancangan jika dibandingkan dengan sensor suhu yang lain, LM35 juga mempunyai keluaran impedansi yang rendah dan linieritas yang tinggi sehingga dapat dengan mudah dihubungkan dengan rangkaian kendali khusus serta tidak memerlukan penyetelan lanjutan.
        Meskipun tegangan sensor ini dapat mencapai 30 volt akan tetapi yang diberikan kesensor adalah sebesar 5 volt, sehingga dapat digunakan dengan catu daya tunggal dengan ketentuan bahwa LM35 hanya membutuhkan arus sebesar 60 µA hal ini berarti LM35 mempunyai kemampuan menghasilkan panas (self-heating) dari sensor yang dapat menyebabkan kesalahan pembacaan yang rendah yaitu kurang dari 0,5ºC pada suhu 25ºC



            14) Gerbang AND


     Gerbang AND ini memerlukan dua atau lebih input untuk menghasilkan satu output. Jika semua atau salah satu inputnya merupakan bilangan biner 0, maka outputnya akan menjadi 0. Sedangkan jika semua input adalah bilangan biner 1, maka outputnya akan menjadi 1.


    Logic gate AND

        15) Gerbang XOR


    Gerbang Ex-OR adalah kombinasi dari gerbang-gerbang logika yang komplek yang digunakan untuk membentuk rangkaian logika aritmatika, komparator dan rangkaian untuk mendeteksi error.

    Gerbang logika Ex-OR disimbolkan seperti pada gambar berikut ini.

    Dalam bentuk aljabar Boolean, logika Ex-OR dapat dituliskan seperti berikut ini.rumus exor :

    Gerbang logika Ex-OR biasanya digunakan untuk membuat rangkaian operasi  aritmatika dan perhitungan khusus Adder dan Half-Adder. Gerbang logika Ex-OR dapat berfungsi sebagai “carry-bit” atau sebagai kontroller inverter, di mana salah satu input melewatkan data biner dan input lainnya berfungsi sebagai pemberi signal kontrol.

    IC gerbang logika Ex-OR antara lain :

    IC TTL seri 74LS86 Quad 2 input Ex-OR

     IC CMOS seri 4030 Quad 2 input EX-OR


        16) Pir Sensor

    Sensor PIR (Passive Infra Red) adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah. Sensor PIR bersifat pasif, artinya sensor ini tidak memancarkan sinar infra merah tetapi hanya menerima radiasi sinar infra merah dari luar.


    Sensor ini biasanya digunakan dalam perancangan detektor gerakan berbasis PIR. Karena semua benda memancarkan energi radiasi, sebuah gerakan akan terdeteksi ketika sumber infra merah dengan suhu tertentu (misal: manusia) melewati sumber infra merah yang lain dengan suhu yang berbeda (misal: dinding), maka sensor akan membandingkan pancaran infra merah yang diterima setiap satuan waktu, sehingga jika ada pergerakan maka akan terjadi perubahan pembacaan pada sensor.

    Sensor PIR terdiri dari beberapa bagian yaitu :

    1. Fresnel Lens

    Lensa Fresnel pertama kali digunakan pada tahun 1980an. Digunakan sebagai lensa yang memfokuskan sinar pada lampu mercusuar. Penggunaan paling luas pada lensa Fresnel adalah pada lampu depan mobil, di mana mereka membiarkan berkas parallel secara kasar dari pemantul parabola dibentuk untuk memenuhi persyaratan pola sorotan utama. Namun kini, lensa Fresnel pada mobil telah ditiadakan diganti dengan lensa plain polikarbonat. Lensa Fresnel juga berguna dalam pembuatan film, tidak hanya karena kemampuannya untuk memfokuskan sinar terang, tetapi juga karena intensitas cahaya yang relative konstan diseluruh lebar berkas cahaya.

    2. IR Filter

    IR Filter dimodul sensor PIR ini mampu menyaring panjang gelombang sinar infrared pasif antara 8 sampai 14 mikrometer, sehingga panjang gelombang yang dihasilkan dari tubuh manusia yang berkisar antara 9 sampai 10 mikrometer ini saja yang dapat dideteksi oleh sensor. Sehingga Sensor PIR hanya bereaksi pada tubuh manusia saja.

    3. Pyroelectric Sensor

    Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 32 derajat celcius, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR ini sehingga menyebabkan Pyroelectic sensor yang terdiri dari galium nitrida, caesium nitrat dan litium tantalate menghasilkan arus listrik. Mengapa bisa menghasilkan arus listrik? Karena pancaran sinar inframerah pasif ini membawa energi panas. Material pyroelectric bereaksi menghasilkan arus listrik karena adanya energi panas yang dibawa oleh infrared pasif tersebut. Prosesnya hampir sama seperti arus listrik yang terbentuk ketika sinar matahari mengenai solar cell.

     *Grafik respon sensor PIR

    1. Respon terhadap arah, jarak, dan kecepatan



    Pada grafik tersebut ; (a) Arah yang berbeda mengasilkan tegangan yang bermuatan berbeda ; (b) Semakin dekat jarak objek terhadap sensor PIR, maka semakin besar tegangan output yang dihasilkan ; (c) Semakin cepat objek bergerak, maka semakin cepat terdeteksi oleh sensor PIR karena infrared yang ditimbulkan dengan lebih cepat oleh objek semakin mudah dideteksi oleh PIR, namun semakin sedikit juga waktu yang dibutuhkan karena sudah diluar jangkauan sensor PIR.

    2. Respon terhadap suhu


    Dari grafik, didapatkan bahwa suhu juga mempengaruhi seberapa jauh PIR dapat mendeteksi adanya infrared dimana semakin tinggi suhu disekitar maka semakin pendek jarak yang bisa diukur oleh PIR.

                17) Lampu

        Sebuah Pilot lamp atau dalam bahasa indonesia lampu pilot merupakan sebuah lampu  LED  yang biasa digunakan sebagai lampu indikator dalam rangkaian sebuah alat atau mesin. Pilot lamp tersebut dapat bekerja sebagai mestinya jika dialiri daya daya AC sebesar 220 VAC dengan toleransi 110 –240 V AC. Warna yang dihasilkan Pilot lamp ini adalah lapu putih.

    simbol lampu di proteus



             18). Kapasitor

        Kapasitor merupakan salah satu jenis elektronika yang mempunyai kemampuan menyimpan arus listrik selama batas waktu tertentu. Kapasitor juga bisa disebut dengan konduktor yang mempunyai salah satu sifat yang pasif dan banyak dipakai dalam membuat rangkaian elektronika dengan kapasitansinya yaitu Farad. Satuan Kapasitor tersebut diambil dari nama penemunya yaitu Michael Faraday (1791 – 1867) yang berasal dari Inggris.Tapi, Farad yaitu satuan yang sangat besar, jadi pada umumnya Kapasitor yang dipakai dalam peralatan Elektronika yaitu satuan Farad yang dikecilkan jadi pikoFarad, NanoFarad dan MicroFarad.

    Konversi Satuan Farad, yaitu sebagai berikut:

    1. 1 Farad = 1.000.000µF (mikro Farad)
    2. 1µF = 1.000nF (nano Farad)
    3. 1µF = 1.000.000pF (piko Farad)
    4. 1nF = 1.000pF (piko Farad)
    Rumus Kapasitor:

    Q = C.V

    Keterangan:

    1. Q = Muatan dengan satuan Coloumb
    2. C = Kapasitas dengan satuan Farad
    3. V = Tegangan dengan satuan Volt
    Rumus Kapasitor Rangkaian Paralel:

    Ctotal = C1 + C2 + C3

    Rumus Kapasitor Rangkaian Seri:

    1/C Total = 1/C1 + 1/C2 + 1/C3

    Simbol kapasitor :

        19). Induktor

    Induktor adalah Komponen elektronika yang terdiri dari susunan lilitan kawat yang membentuk sebuah kumparan.  Induktor memiliki satuan yaitu henry. Namun satuan henry terlalu besar, maka digunakan satuan yang lebih kecil yaitu mikrohenry(mH). Dimana 1 henry sama dengan 1000 milihenry(mH).
    ebuah Induktor jika diberikan arus listrik maka disekitar induktor tersebut akan timbul medan magnet. Medan magnet tersebut akan disimpan sementara dalam kumparan,sampai adanya perubahan arah Arus listrik

    Ketika dalam sebuah induktor terjadi perubahan arah arus, maka medan magnet yang tersimpan pada induktor tersebut akan bertransformasi menjadi tegangan listrik. Semakin besar medan magnet yang dihasilkan sebuah induktor maka semakin besar pula potensi tegangan yang dihasilkan.

    Sebuah induktor dapat terdiri dari sebuah lilitan tunggal atau beberapa lilitan dalam satu inti. Jika induktor hanyalah sebuah kumparan tunggal, maka jika induktor tersebut dialiri arus maka setiap lilitan kumparan tersebut akan menginduksi kumparan yang lain sehingga menimbulkan medan magnet. Fenomena ini iistilahkan self induction atau induksi diri.

    Nilai induktansi sebuah induktor dipengaruhi oleh 4 faktor yaitu :
    • Jumlah lilitan, berbangding lurus dengan induktansinya.
    • Diameter kawat Lilitan, berbanding lurus dengan induktansinya
    • Permeabilitas Inti, yaitu bahan inti yang digunaka n seperti ferrit, besi maupun udara
    • Panjang  lilitan induktor, semakin pendek maka induktansinya semakin tinggi.

    Simbol Induktor :



        2. Sensor Infrared











    Infrared (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infra red, IR). Sensor infra merah atau detektor infra merah saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat (amplifier).
    Sensor infared terdiri dari led infrared sebagai pemancar sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar.

    Prinsip Kerja Sensor Infrared


    Ketika pemancar IR memancarkan radiasi, ia mencapai objek dan beberapa radiasi memantulkan kembali ke penerima IR. Berdasarkan intensitas penerimaan oleh penerima IR, output dari sensor ditentukan.


    Prinsip kerja rangkaian sensor infrared berdasarkan pada gambar 2. Adalah ketika cahaya infra merah diterima oleh fototransistor maka basis fototransistor akan mengubah energi cahaya infra merah menjadi arus listrik sehingga basis akan berubah seperti saklar (swith closed) atau fototransistor akan aktif (low) secara sesaat seperti gambar 3:



    Grafik Respon Sensor Infrared



    Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.

    4. Sensor Magnet (Reed Switch)

    Pengertian Sensor Magnet

    Sensor magnet adalah sensor yang mudah terpengaruh dan peka terhadap medan magnet kemudian memberikan perubahan kondisi output. Prinsip kerja Sensor magnet yaitu akan aktif ketika konduktor mempengaruhi medan magnet, sehingga magnet tersebut tertolak atau tertarik sesuai dengan pengaruh konduktor yang diberikan. Disebut juga Relai Buluh adalah Alat yang akan terpengaruh Medan Magnet dan akan memberikan perubahan kondisi pada keluaran, seperti layaknya saklar dua kondisi (on/off) yang digerakkan oleh adanya medan magnet disekitarnya. Biasanya sensor ini dikemas dalam bentuk kemasan yang hampa dan bebas dari debu, kelembapan, asap maupun uap.

    Cara Kerja Magnet
    Sensor ini akan bekerja ketika jenis konduktor berada/mempengaruhi keberadaan medan magnet sehingga magent dapat tertarik atau tertolak sesuai pengaruh yang diberikan.

    Gambar Sensor Magnet

     Sensor# Magnetic

    Spesifikasi

        Respon sistem

        20). Sensor Loadcell

    Sensor Load Cell merupakan sensor yang dirancang untuk mendeteksi tekanan atau berat sebuah beban. Sensor load cell umumnya digunakan sebagai komponen utama pada sistem timbangan digital. Pengukuran yang dilakukan oleh load cell menggunakan prinsip tekanan. Tingkat ke-akurasian suatu timbangan digital tergantung dari jenis dan tipe Load Cell yang dipakai.

    Load cell terdiri dari beberapa tipe, diantaranya adalah Load Cell Double Ended Beam, Load Cell Single Ended Beam, Load Cell S Beam, Load Cell single Point, Load Cell type Canister, dan sebagainya. Load Cell yang paling sederhana adalah load cell yang terdiri dari Bending beam dan strain gauge.

    Prinsip Kerja
    Prinsip kerja load cell berdasarkan rangkaian Jembatan Wheatstone. Selama proses penimbangan akan mengakibatkan reaksi terhadap elemen logam pada load cell yang mengakibatkan gaya secara elastis. Gaya yang ditimbulkan oleh regangan ini dikonversi ke dalam sinyal elektrik oleh strain gauge (pengukur regangan) yang terpasang pada load cell.

    Strain gauge adalah sebuah konduktor yang diatur sedemikian rupa dengan pola zig-zag dan terdapat di permukaan membrane. Ketika terjadi peregangan membrane, otomatis resistansinya mengingkat. Strain gauge berfungsi sebagai sensor untuk mengukur berat benda atau barang dalam ukuran besar. Umumnya sensor strain gauge ini terdapat pada jembatan timbang atau timbangan truk (truck scale).

    Secara fisik strain gauge berupa grid metal foil cukup tipis yang melekat pada permukaan Load Cell. Akibat adanya beban di load cell maka terjadi strain lalu ditransmisikan ke foil grid. Tahanan dari foil grid ini mengalami perubahan dengan nilai sebanding strain induksi beban.

    Umumnya strain gauge memiliki sensor tipe metal foil dimana proses photoeching kemudian membentuk konfigurasi grid. Prosiesnya sendiri sangat sederhana sehingga bisa dibuat beragam ukuran gauge maupun bentuk grid. Gauge memiliki ukuran terpendek 0.20 mm dan 102 mm untuk ukuran terpanjang. Untuk tahanan standar 350 ohm namun ada juga gauge dengan tahanan 500 ohm - 10.000 ohm untuk kepentingan khusus.

    Spesifikasi Kerja
    1. Kapasitas 2 Kg
    2. Bekerja pada tegangan rendah 5-10 VDC atau 5-10 VAC
    3. Ukuran sensor kecil dan praktis
    4. Input atau output resistansi rendah
    5. Nonlinearitas 0.05%
    6. Range temperatur kerja -10oC sampai +50oC

    Grafik Respon





    4. Percobaan [Kembali]

        4.1 Prosedur Percobaan

    -    Siapkan komponen-komponen yang diperlukan
    -    Letakkan komponen tersebut, seperti gambar rangkaian
    -    Rangkai komponen tersebut
    -    Jalankan simulasinya

     Gambar Rangkaian
    Sistem cerdas gerbang check barang dan benda tajam bandara













     Prinsip kerja

    Prinsip kerja secara umum yaitu Smart green house hidroponik dapat digunakan untuk Mendeteksi kondisi air apakah masih layak digunakan degan melihat dari nilai Ph air, Kedua Dapat mendeteksi dan menghitung jumlah pengunjung yang masuk dan yang masih tersisa didalam Greens House Semi Hidroponik, Ketiga dapat digunakan untuk mendeteksi kondisi udara dan suhu ruangan didalam green house semi hidroponik dan terdapat sistem yang menunjukkan sensor sensor yang sedang hidup atau sedang bekerja dan berfungsi dengan baik.

        1. Penerapan Counter Up
        Terdapat 2 counter up, yang pertama dari sensor Touch, touch sensor bekerja untuk mendeteksi pengunjung yang masuk. saat pengunjung meyentuh touch sensor maka touch sensor aktif atau logika 0 dan meneruskan tegangan sebesar 5v. menggunakan voltage divider didapatkan tegangan yang cukup untuk membuat transistor aktif yaitu besar dari 0.73 V, selain itu pada kondisi ini kapasitor yang disusun paralel dengan relay akan terisi. sehingga supply tegangan diteruskan menuju relay yang membuat relay aktif sehingga arus diteruskan menuju motor yang digunakan untuk mmebuka pintu. dari relay juga diteruskan kerangkaian counter up yang menhitung jumlah pengunjung masuk setiap kali touch sensor disentuh. Pada flip flop J-K yang disusun sebanyak 4 buah melambangkan 4 bit yang dapat dihitung.
        Saat touch sensor memberikan tegangan yang diteruskan oleh relay maka clock pada jk flip pertama akan hidup yang membuat flip flop toggle sehingga output pada A flip flop 1 akan aktif menandakan terhitung 1. Saat touch sensor mati maka akan terjadi sedikit jeda akibat kapasitor yang masih dapat menyuplai tegangan ke relay. ini digunakan untuk jeda penutupan pintu. lalu padaflip flop akan mempertahankan kondisinya atau tidak terjadi perubahan.
        Pada PIR sensor digunakan untuk pintu bagian belakang untuk menghitung pengunjung keluar. Saat pengujung diteksi oleh Sensor PIR keluar melalui pintu belakang maka tegangan sebesar 5v diteruskan menuju transistor, karena tegangan telah lebih dari 0.73 v maka transistor aktif yang membuat supply tegangan menyuplai relay sehingga relay dapat aktif dan bergerak yang membuat Pintu terbuka dan diteruskan ke counter UP J-K flip flop 4 bit. tegangan diteruskan oleh relay maka clock pada jk flip pertama akan hidup yang membuat flip flop toggle sehingga output pada A flip flop 1 akan aktif menandakan terhitung 1.

        2. Aritmatik
        Rangkaian aritmatik menggunakan subtractor full adder. Input dari 4 bit pertama didapatkan dari perhitungan counter UP Touch sensor sebagai jumlah orang yang masuk. lalu 4 bit berikutnya dari counter UP PIR sensor untuk pengunjung yang telah keluar sebagai pengurang. Output dari IC aritmatik 74LS83 akan Mengurangkan sehingga didaptkan jumlah pengunjung yang masih tersisa didalam greenhouse Semi hidroponik. Karena output berupa bilangan biner 4 bit maka dibutuhkan decoder untuk menampilkan nilainya desimalnya dan ditampilkan oleh seven segmen.

        3. Encoder decoder
        Penerapan pertama pada hasil aritmatik yang membutuhkan decoder untuk menampilkan pada seven segmen jumlah aktual pengunjung didalam green house semi hidroponik. Yang kedua untuk menghitung jumlah sensor yang dapat bekerja atau sedang bekerja. Yang dihitung yaitu ada 4 sensor, LDR, NTC, Ph Meter dan Soil Masure. Sensor LDR aktif ketika intensitas cahaya terdeteksi berkurang maka lampu akan dihidupkan. Sensor PH aktif saat Ph air kurang dari 5.5 atau lebih dari 6.5 ketika kurang dari 5.5 maka semacam pupuk untuk membuat larutan menjadi asam ditambahkan sampai Ph stabil. Jika Ph besar dari 6.5 maka air tersebut akan dikurangi dan ditambah dengan air baru agar Ph dapat turun ke kondisi normalnya untuk sawi. lalu sensor NTC akan aktif .
        Fungsi decoder disini yaitu untuk memberikan kode keadaan sensor sedang aktif atau tidak. Bit pertama merupakan keadaan Sensor LDR. Bit kedua merupakan kondisi sensor Ph meter. Bit ke-3 merupakan kondisi sensor Soil measure. dan bit terakhir merupakan kondisi sensor NTC(suhu). Bit 0 menandakan sensor mendeteksi parameter dalam keadaan normal. sedangkan bit 1 berarti sensor akti dan menandakan perlu pencegahan yang dilakukan secara otomatis.






    5. Video
    Berikut video simulasi rangkaian




    Download File HTML klik disini
    Download Rangkaian Klik Disini
    Download Video klik disini
    Download Data Sheet Resistor 220 klik disini
    Download Data Sheet Resistor 10k klik disini
    Download Data Sheet Transistor NPN BC547 klik disini
    Download Datasheet 2N7000 klik disini
    Download Data Sheet LM741 Klik Disini
    Download Data Sheet Relay 12V klik disini
    Download Data Sheet Buzzer klik disini
    Download Datasheet LED klik disini
    Download Data Sheet Motor DC klik disini
    Download Datasheet 7408 (gerbang AND) [klik]
    Download datasheet 74386 XOR [klik]
    Download Datasheet pir sensor [klik]
    Download Datasheet Magnetic reep [klik]
    Download datasheet sensor loadcell
    Download Data Sheet Sensor Infrared klik disini
        Library
    Download Library sensor pir [klik]
    Download File Library Sensor Infrared klik Disini
    Download Library Magnetic Sensor

    Tidak ada komentar:

    Posting Komentar

    TP-2 Modul 1

    Tugas Pendahuluan 2 - Modul 1 [KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI     1. Kondisi     2. Gambar     3. Video Simulasi     4. ...
