Filter BSF
- Dapat memahami apa yang dimaksud denganFilter BSF
- Dapat memahami rangkaianFilter BSF
- Dapat mensimulasikan rangkaian Filter BSF
Alat
1. Osiloskop
Osiloskop adalah komponen elektronika yang mempunyai kemampuan menyimpan electron-elektron selama waktu yang tidak tertentu. Osiloskop dilengkapi dengan tabung sinar katode. Peranti pemancar elektron memproyeksikan sorotan elektron ke layar tabung sinar katode.
Spesifikasi:
Pinout:
Keterangan:
2. DC Voltmeter
Dc Voltmeter
merupakan Merupakan alat untuk mengukur tegangan pada suatu circuit. Dalam menggunakannya kita memparalelkan voltmeter dengan rangkaian yang ingin diukur besar tegangannya. Jika tegangan berupa tegangan DC maka pengalinya di set pada bagian DC, dan jika AC maka diset pada bagian AC. Hasil pada layar akan dikali dengan pengalinya terlebih dahulu, maka akan muncul nilai tegangan pada rangkaian
Spesifikasi:
Pinout:
3. Sumber tegangan AC (Signal Gnerator)
Berfungsi sebagai sumber daya bagi sensor ataupun rangkaian.
Spesifikasi
Input voltage: 5V-12V
Output voltage: 5V
Output Current: MAX 3A
Output power:15W
conversion efficiency: 96%
Output voltage: 5V
Output Current: MAX 3A
Output power:15W
conversion efficiency: 96%
Bahan
1. kapasitor
Nilai kapasitor (104J) : 10 * 10^4 pF = 10^5 pF = 100nF; toleransi 5% = ± 95nF sampai 105nF
Kapasitor adalah komponen elektronika pasif yang dapat menyimpan muatan listrik dalam waktu sementara.
Cara menghitung nilai kapasitor :
1. Masukan 2 angka pertama langsung untuk nilai kapasitor.
2. Angka ke-3 berfungsi sebagai perpangkatan (10^n) nilai kapasitor.
3. Satuan kapasitor dalam piko farad.
4. Huruf terakhir menyatakan nilai toleransi dari kapasitor.
Daftar nilai toleransi kapasitor :
B = 0.10pF
C = 0.25pF
D = 0.5pF
E = 0.5%
F = 1%
G = 2%
H = 3%
J = 5%
K = 10%
M = 20%
Z = + 80% dan -20%
Kapasitor adalah komponen elektronika pasif yang dapat menyimpan muatan listrik dalam waktu sementara.
Cara menghitung nilai kapasitor :
1. Masukan 2 angka pertama langsung untuk nilai kapasitor.
2. Angka ke-3 berfungsi sebagai perpangkatan (10^n) nilai kapasitor.
3. Satuan kapasitor dalam piko farad.
4. Huruf terakhir menyatakan nilai toleransi dari kapasitor.
Daftar nilai toleransi kapasitor :
B = 0.10pF
C = 0.25pF
D = 0.5pF
E = 0.5%
F = 1%
G = 2%
H = 3%
J = 5%
K = 10%
M = 20%
Z = + 80% dan -20%
Spesifikasi
.jpeg)
2. Resistor
Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika (V=I R). Jenis Resistor yang digunakan disini adalah Fixed Resistor, dimana merupakan resistor dengan nilai tetap terdiri dari film tipis karbon yang diendapkan subtrat isolator kemudian dipotong berbentuk spiral. Keuntungan jenis fixed resistor ini dapat menghasilkan resistor dengan toleransi yang lebih rendah.
Spesifikasi
.jpeg)
3. OP-AMP IC LM741
Op-amp adalah satu dari salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.
Band Stop Filter (BSF) adalah filter yang meredam sinyal dengan lebar pita (bandwidth) tertentu yang dibatasi oleh frekuensi cut-off rendah (ππΆπΏ) dan frekuensi cut-off tinggi (ππΆπ»), dan melewatkan sinyal yang berada di bawah frekuensi cut-off rendah dan di atas frekuensi cut-off tinggi. Band Stop Filter sering disebut juga sebagai Band Notch Filter atau Band Rejection Filter. Pada tanggapan frekuensi Band Stop Filter, juga terdapat istilah bandwidth dan faktor kualitas. Dimana nila bandwidth dinyatakan dalam persamaan (1) dan faktor kualitas dinyatakan dalam persamaan (2).
Suatu Band Stop Filter dapat dikatakan baik jika memiliki bandwidth yang sempit, dan nilai faktor kualitas yang tinggi. Karena semakin sempit bandwidth menandakan Band Stop Filter semakin baik dalam menyeleksi frekuensi yang akan diredam.
Op Amp - LM741
Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.
Karakteristik penguat ideal adalah:
- Gain sangat besar (AOL >>). Penguatan open loop adalah sangat besar karena feedback-nya tidak ada atau RF = tak terhingga, serta pada rentang frekuensi yang luas.
- Impedansi input sangat besar (Zi >>). Impedansi input adalah sangat besar sehingga arus input ke rangkaian dalam op-amp sangat kecil sehingga tegangan input sepenuhnya dapat dikuatkan.
- Impedansi output sangat kecil (Zo <<).
Konfigurasi PIN LM741:
Spesifikasi:
Respons karakteristik kurva I-O:

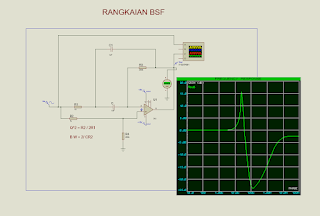

Pertama dirangkai lah rangkaaian bsf seperti pada gambar diatas, kemudian dengan menggunakan arus sinus dimana diatur frekuensinya sebesar 100 lalu meng21alir menuju kaki inverting dan juga non inverting pada op amp. dengan menggunakan rumus yang tertera pada gambar didapatkanlah respon grafik seperti pada gambar diatas. pada keadaan awal didapatkan nilai Acl stbil mendekati 0 kemudian naik mencapai 16 db lalu langsung turun secara cepat mencapai -25 db dan selang beberapa saat kembali naik menuju kondisi awal yang bernilai mendekati 0.
1. Kode HTML disini
2. File Rangkaian disini
4. Data sheet IC LM741 disini
5. Data Sheet Resistor 10k klik disini
